مقدمة
لعقود، اعتمد تعدين الفحم تحت الأرض التقليدي على حجز أعمدة فحم ضخمة حول الطرق للحفاظ على الاستقرار الهيكلي. ورغم أمان هذا النهج، إلا أنه يطرح تحديين جوهريين:
- نقص استغلال الموارد: يظل الفحم المحبوس داخل الأعمدة غير مستغل، مما يحد بشكل كبير من معدل استرداد الفحم الإجمالي.
- مخاطر الكوارث الديناميكية العالية: تتراكم الضغوط الجيولوجية الهائلة على الأعمدة، مما يؤدي في كثير من الأحيان إلى انفجار الصخور، وانفجار الغاز، والضغط الأرضي، مما يشكل تهديدات خطيرة للأفراد والمعدات.
ال طريقة التعدين بدون أعمدة 110/N00 طُوِّرَ استجابةً لهذه التحديات، مُمثِّلاً بذلك إنجازًا بارزًا في "الاستكشاف الثالث" لتكنولوجيا التعدين في الصين. بقيادة الأكاديمي نظرية هي مانشاو للسقف المقطوع ذي العوارض القصيرة الكابولي, ، هذه الطريقة تحول نموذج التعدين من مقاومة الضغوط الجيولوجية بشكل سلبي إلى الاستفادة منها والتحكم فيها بشكل فعال. تم الاعتراف بهذه الطريقة على المستوى الوطني، وهي مدرجة في سياسات مجلس الدولة و ال مبادرة صنع في الصين 2025, ، مما يسلط الضوء على أهميتها الاستراتيجية في التعدين الذكي والمستدام.
المبادئ الأساسية: الاستراتيجية المزدوجة لـ طريقة 110/N00
تدمج طريقة 110/N00 عمليتين أساسيتين تمكنان التعدين المستمر بدون أعمدة, ، تحقيق أقصى قدر من استعادة الفحم مع ضمان سلامة الطريق.
قطع السقف وتخفيف الضغط المستهدف
العمود الأول يعزل الطريق بشكل فعال عن الضغط الناتج عن انهيار سقف الجوف.
مفهوم حزام عزل الإجهاد
يتم حفر الآبار المتخصصة بتوجيه دقيق وعمق وتباعد باستخدام أدوات عالية الدقة منصات حفر لقطع الأسطح. تؤدي عملية التفجير المتحكم بها إلى كسر السقف على طول خط محدد مسبقًا، مما يؤدي إلى قطع الاتصال الميكانيكي بين سقف السقف وسقف الطريق.
إعادة توجيه الضغوط
وهذا يخلق حزام عزل الإجهاد, توجيه ضغط الانهيار نحو الثقب الأعمق بدلاً من الطريق. هذه الإدارة الاستباقية للضغط تقلل بشكل كبير من الأضرار الناجمة عن التعدين، وتُهيئ المدخل للاحتفاظ به بأمان.
الاحتفاظ بمدخل جانب الجوب وإعادة استخدامه
يتيح العمود الثاني إعادة الاستخدام المستمر للطريق المستقر، مما يمنع حفر الأنفاق بشكل متكرر.
نظام الدعم التآزري
مع تقدم أعمال التعدين، امتلأ سقف الجوف المنهار جزئيًا بالشوائب. على جانب الطريق،, المواد ذات منسوب المياه المرتفع أو الحشوات القائمة على المعجون يتم تثبيتها جنبًا إلى جنب مع الدعامات الهيدروليكية والعوارض الفولاذية.
الحفاظ على الاستقرار
يضمن تخفيف الضغط المسبق ثبات المداخل المحتجزة، مما يسمح بإعادة استخدامها مباشرةً للتهوية أو نقل المواد. يوحّد هذا النهج عمليات التعدين وحفر الأنفاق بشكل كامل، محولاً واجهات الطرق المزدوجة التقليدية إلى التعدين المستمر بدون أعمدة بمدخل واحد.
ترقية طريقة N00
ال متغير N00 يؤدي ذلك إلى إزالة الحاجة إلى طرق الاسترداد بشكل أكبر، مما يكمل عملية الانتقال إلى التعدين بدون دخول وتحقيق أقصى قدر من استخراج الفحم مع الحد الأدنى من الحفر.
المعايير الفنية والدقة والمعدات
يتطلب تنفيذ طريقة التعدين بدون أعمدة 110/N00 هندسة دقيقة ومراقبة في الوقت الفعلي.
تحقيق الدقة في التحكم في السقف
سيطرة صارمة على معلمات التفجير:
تعتمد فعالية تخفيف الضغط على كمية الشحن المثالية وتسلسل بدء العملية. قد لا يُفلح الشحن الزائد في فصل السقف، بينما يُخاطر الشحن الزائد بانهيار غير مُتحكم فيه. تُرشد النمذجة العددية واختبار الموقع وضع خطة التفجير المثلى.
ضمان دقة ثقب الحفر:
يجب التحكم بدقة في اتجاه وعمق وتباعد الآبار. جهاز حفر قطع أسطح مناجم الفحم CMO2-400/45 (K), ، المزودة بأنظمة قياس في الوقت الحقيقي، تمكن من المراقبة والتعديل المستمر، مما يضمن خط كسر دقيق.
تصميم دعم قوي على جانب الطريق
تكييف هياكل الدعم:
يتبع التصميم الفني عادة مبدأ "ضلع قوي وسقف ضعيف"، من خلال الجمع بين المكونات المرنة والصلبة لامتصاص طاقة التشوه الديناميكي.

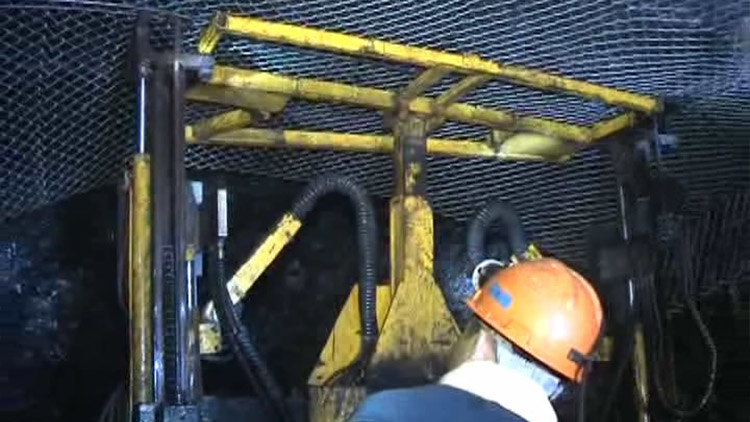

دور CMM2-8 مسامير جامبو:
بالنسبة للمداخل المُثبّتة، يضمن التثبيت عالي الجودة باستخدام كابلات مقاومة ثابتة وتعزيزات أخرى ثباتًا ضد التشوه الناتج عن التعدين. يتيح التكامل مع وحدات البراغي الذكية ضبطًا مستمرًا استنادًا إلى بيانات آنية.
مقارنة تشغيلية: الأساليب التقليدية مقابل الأساليب غير الركيزة
| ميزة | التعدين العمودي التقليدي | طريقة 110 (إدخال واحد) | طريقة N00 (الإدخال صفر) |
|---|---|---|---|
| استعادة موارد الفحم | محدودة؛ جزء كبير متبقي في الأعمدة | تم تحسينه بشكل كبير؛ تم إلغاء الأعمدة | تم تعظيمه |
| حفر الطريق المطلوب | طريق مزدوج | مدخل واحد | حفر طريق بدون استرداد |
| مخاطر السلامة | عالية؛ تراكم الإجهاد في الأعمدة | تم تخفيضها بشكل كبير | مخاطر منخفضة |
| التكلفة والكفاءة | عالية؛ نفق متكرر | مُخفَّضة؛ دورة أسرع | أقصى قدر من الكفاءة؛ أعلى خفض للتكاليف |
| الإرشادات الفنية | ميكانيكا الصخور التقليدية | نظرية العارضة الكابولية القصيرة للسقف المقطوع | نظرية العارضة الكابولية القصيرة للسقف المقطوع |
تمثل طريقة N00 التطور النهائي، حيث تتقدم من تقليل حفر الأنفاق (طريقة 110) إلى القضاء على طرق الاسترداد بالكامل، ودمج عمليات التعدين وحفر الأنفاق بشكل كامل.
التطبيق العملي والجدوى (حالات المشاريع)
ال طريقة التعدين بدون أعمدة 110/N00 يكون أكثر فعالية في المناجم ذات الظروف الجيولوجية والتشغيلية المحددة. يُعد التخطيط الدقيق والالتزام بالمعايير الفنية أمرًا أساسيًا لضمان السلامة والكفاءة وتحقيق أقصى استفادة من الفحم.
المتطلبات الجيولوجية المناسبة
1. سلامة السقف:
- تتطلب الطريقة سقف مستقر ومتوسط الصلابة التي يمكنها الحفاظ على سلامة الهيكل بعد قطع السقف.
- التكسير المتحكم فيه ضروري لتشكيل حزام عزل الإجهاد. قد تؤدي الأسطح غير المنتظمة أو المجزأة للغاية إلى منع انتقال الضغوط المتوقعة وتؤدي إلى انهيارات فوضوية، مما يزيد من خطر عدم استقرار الطريق.
- يجب أن تظهر طبقات السقف فراشًا أو هياكل مفصلية واضحة لتسهيل وضع البئر بدقة وانتشار الكسور بشكل يمكن التنبؤ به أثناء التفجير.
2. سمك طبقة الفحم:
- السمك الأمثل: من ١ إلى ٥ أمتار. يسمح هذا النطاق بتركيب معدات قطع الأسقف وأنظمة الدعم مع الحفاظ على السلامة التشغيلية.
- طبقات أرق (<1 م): تصبح مساحة إزالة المعدات محدودة، مما يجعل عملية قطع السقف وتركيب الدعامات بشكل دقيق أمرًا صعبًا.
- طبقات أكثر سمكًا (>5 م): يزداد ضغط السقف بشكل كبير، مما يتطلب دعمًا أقوى على جانب الطريق ومراقبة متقدمة لمنع التشوه أو الانهيار.
3. خصائص الصخور المحيطة:
- ال خصائص القوة والتشوه يجب أن يؤخذ في الاعتبار الصخور المحيطة في تصميم الدعم.
- توفر الصخور الصلبة المحيطة احتواءً طبيعيًا ولكنها قد تتطلب دعامات مرنة لامتصاص الضغط الديناميكي.
- تتطلب الصخور المحيطة الناعمة أو المتشققة تعزيزات إضافية، مثل ردم المعجون، وجدران المواد عالية المياه، والدعائم الهيدروليكية, للحفاظ على استقرار الطريق.
الحفاظ على الاستقرار في ظل القيود التشغيلية
1. ارتفاع وعرض التعدين:
- ارتفاع التعدين الموصى به: من ٢ إلى ٤ أمتار. تضمن الارتفاعات ضمن هذا النطاق تكاملاً فعالاً لأنظمة قطع السقف والدعم.
- ارتفاع مفرط: يزيد من ضغط انهيار السقف ويزيد من خطر انهيار السقف قبل الأوان.
- ارتفاع غير كافي: يحد من تركيب المعدات الرئيسية، بما في ذلك منصات الحفر والمراوح الهيدروليكية، مما يقلل من الكفاءة.
2. سرعة تقدم التعدين:
- سرعة معتدلة ومستقرة أمر بالغ الأهمية.
- سريع جدًا: قد يكون تركيب الدعم غير مكتمل، وقد تكون إعادة توزيع إجهاد قطع السقف غير فعالة.
- بطيء للغاية: يؤدي التعرض لفترات طويلة للإجهاد الناجم عن التعدين إلى زيادة متطلبات الصيانة وتكاليف التشغيل.
- دراسات حالة المشروع إثبات أن الحفاظ على تقدم التعدين المتحكم فيه يسمح لنظام الدعم التآزري وحزام عزل الإجهاد بالعمل بشكل فعال، مما يدعم استقرار الطريق طوال دورة التعدين.
3. المراقبة والتحكم التكيفي:
- المراقبة المستمرة واللحظية ضرورية للحفاظ على السلامة التشغيلية. تشمل الإجراءات الموصى بها ما يلي:
- أجهزة استشعار فصل السقف للكشف عن حركة اللوحة العلوية.
- أجهزة قياس قوة المرساة لمراقبة الضغط على البراغي والكابلات.
- محطات رصد النزوح لقياس تشوه سطح الطريق.
- بيانات من دليل هذه الأنظمة التعديلات في الوقت الحقيقي إلى الدعامات الهيدروليكية، وكثافة الردم، ومعايير القطع، مما يسمح بإدارة استباقية للضغوط الجيولوجية.
4. تنسيق المعدات:
- النشر السليم لل جهاز حفر قطع الأسطح CMO2-400/45 (K) و مسامير هيدروليكية جامبو CMM2-8 يعد أمرًا بالغ الأهمية للتنفيذ الدقيق.
- يجب أن تحافظ منصات الحفر على التباعد بين الآبار، والاتجاه، والعمق ضمن هوامش الخطأ الدنيا لضمان تشكيل حزام عزل الإجهاد المستمر.
- يجب تنسيق أنظمة البراغي والردم مع انهيار السقف وملء العوارض للحفاظ على استقرار الطريق المستمر.
5. التكامل التشغيلي:
- يعتمد التنفيذ الناجح على مزامنة عمليات التعدين وتركيب الدعم وقطع الأسطح.
- يضمن التنسيق إمكانية إعادة استخدام المدخل المحتفظ به بأمان للتهوية أو نقل المواد أو كوجه العمل التالي، مما يحقق التعدين المستمر بدون أعمدة دون المساس بالسلامة.
خاتمة
ال طريقة التعدين بدون أعمدة 110/N00 يُعدّ هذا المشروع إنجازًا بارزًا في تكنولوجيا التعدين الصينية، إذ يجمع بين السلامة والكفاءة وإدارة الموارد. ومن خلال تعظيم استخلاص الفحم، وتقليل الأثر البيئي، وتمكين عمليات التعدين الذكية، يُجسّد هذا المشروع مبادئ التعدين المستدام.
لا يتطلب التنفيذ الفهم النظري فحسب، بل يتطلب أيضًا التشغيل الدقيق للآلات المتخصصة، بما في ذلك جهاز الحفر CMO2-400/45 (K) و مسامير هيدروليكية جامبو CMM2-8. وبفضل التخطيط السليم والتوجيه الفني، يمكن للمناجم الاستفادة بشكل كامل من الإمكانات التحويلية لهذه التكنولوجيا.
التعليمات
ما هو الفرق الرئيسي بين طريقة 110 وطريقة N00؟
ال طريقة التعدين بدون أعمدة 110/N00 يتضمن نوعين رئيسيين:
- 110 الطريقة: التعدين بمدخل واحد، ويُشار إليه أيضًا باسم "الطريق ذو الوجه الواحد". يتم استخراج الفحم مع الحفاظ جزئيًا على دعم الطريق.
- طريقة N00: الاسترداد بدون مدخل، أو "التعدين الكامل بدون أعمدة". لا حاجة لحفر طرق استرداد إضافية؛ إذ يُعاد استخدام المداخل التي تم تعدينها سابقًا مباشرةً.
تعتمد كلتا الطريقتين على نظرية العارضة الكابولية القصيرة للسقف المقطوع وتتشاركان مبادئ التحكم في الإجهاد والحفاظ على سلامة الطرق. تُمثل طريقة N00 المرحلة النهائية لتعظيم الموارد، مما يُتيح استعادة الفحم بالكامل مع تقليل تكاليف الحفر والتشغيل.
كيف يفعل ذلك؟ طريقة التعدين بدون أعمدة 110/N00 ضمان سلامة الطريق دون أعمدة الفحم؟
يتم الحفاظ على السلامة من خلال تخفيف الضغط النشط لقطع السقف جنبا إلى جنب مع نظام دعم الطريق التآزري:
- إن عملية قطع السقف تخلق حزام عزل الإجهاد, ، إعادة توجيه الضغوط المفرطة بعيدًا عن الطريق.
- تعمل الدعامات الجانبية - بما في ذلك الدعامات الهيدروليكية، أو العوارض الفولاذية، أو جدران المعجون/الحشو عالية القوة - على تثبيت المداخل المحتفظ بها.
- مستمر المراقبة في الوقت الحقيقي بفضل أجهزة الاستشعار الخاصة بفصل السقف وقوة التثبيت والتشوه، يتمكن المهندسون من اكتشاف المشكلات مبكرًا واتخاذ الإجراءات التصحيحية.
يقلل هذا النهج الاستباقي بشكل كبير من خطر انفجارات الصخور، وانفجارات الغاز، وغيرها من مخاطر التعدين الديناميكية, مما يجعل التعدين بدون أعمدة أكثر أمانًا من الطرق التقليدية في الظروف الجيولوجية المناسبة.
كم يكلف طريقة التعدين بدون أعمدة 110/N00 تحسين معدلات استرداد الفحم؟
من خلال إزالة أعمدة الفحم وتقليل حفر الطرق، فإن الطريقة يزيد بشكل كبير من استرداد الفحم, ، مما يسمح باستخراج الفحم الذي لم يكن من الممكن استخراجه سابقًا.
- تعمل طريقة 110 بالفعل على تحسين عملية التعافي من خلال تقليل احتباس العمود.
- طريقة N00 تحقق التعافي شبه الكامل, ، من خلال دمج عمليات التعدين والأنفاق بشكل كامل، مما يؤدي إلى خفض التكاليف وتقصير دورات الإنتاج.
هذا يجعل طريقة التعدين بدون أعمدة 110/N00 حل عالي الكفاءة وفعال من حيث التكلفة ويستغل الموارد إلى أقصى حد للمناجم التي تستوفي المعايير الجيولوجية.
هل الوضع أكثر أمانًا بدون أعمدة الفحم؟
نعم. من خلال التحكم النشط في الضغط عبر حزام عزل الضغط، تمنع هذه الطريقة تراكم الضغط حول الطريق، مما يقلل بشكل كبير من خطر انفجار الصخور والكوارث الديناميكية الأخرى.
كيف أعرف إذا كانت جيولوجية منجمي مناسبة؟
السقف متوسط الصلابة والثبات، وسماكة اللحامات أقل من 5 أمتار، هو الخيار الأمثل. قد تتطلب الأسقف المتقطعة أو اللحامات السميكة جدًا دعمًا مخصصًا وتعديلات تقنية متقدمة.
ما هي الصيانة المطلوبة؟
تتطلب المداخل المحتجزة مراقبة مستمرة باستخدام أنظمة متعددة الاستشعار، مثل مؤشرات فصل السقف ومقاييس قوة التثبيت. تضمن التعديلات المستندة إلى البيانات استقرارًا مستمرًا وتمنع المخاطر المحتملة.
هل يمكن طريقة التعدين بدون أعمدة 110/N00 تحسين معدلات استرداد الفحم؟
بالتأكيد. من خلال إزالة أعمدة الفحم وتقليل حفر الطرق، تُحسّن هذه الطريقة استخلاص الطبقات إلى أقصى حد. في حين أن التعدين التقليدي يترك كميات كبيرة من الفحم في الأعمدة، إلا أن طريقة 110/N00 تسمح باستخراج شبه كامل، مما يُحسّن كفاءة التشغيل والربحية.
كيف يؤثر التعدين بدون أعمدة باستخدام طريقة 110/N00 على تهوية المنجم؟
بما أن هذه الطريقة تتيح إعادة استخدام مداخل المناجم السابقة كممرات عودة أو ممرات نقل، فإن أنظمة تهوية المناجم تصبح أكثر كفاءة. يضمن التخطيط الدقيق تدفقًا مثاليًا للهواء، مما يحافظ على السلامة وجودة الهواء في مناطق العمل النشطة.
هل هو طريقة التعدين بدون أعمدة 110/N00 هل هي مناسبة لظروف التعدين العميقة أو ذات الضغط العالي؟
نعم، ولكن يلزم تصميم هندسي إضافي. بالنسبة للمناجم العميقة ذات الضغط الجيولوجي العالي، يجب تصميم أنماط قطع الأسطح، وأنظمة الدعم، وأحزمة عزل الضغط. يُنصح بأنظمة مراقبة متطورة ودعامات هيدروليكية تكيفية للحفاظ على عمليات تعدين آمنة بدون أعمدة.
هل تنفيذ طريقة التعدين بدون أعمدة 110/N00 تخفيض تكاليف التعدين؟
نعم. إن التخلص من حفر الطرق المزدوجة، وتقليل تكرار حفر الأنفاق، وتعظيم استخراج الفحم، كلها عوامل تُقلل من تكاليف العمالة والمواد والوقت. كما أن انخفاض مخاطر الكوارث الديناميكية يُقلل من تكاليف الإصلاح ووقت التوقف، مما يُحسّن من كفاءة التكلفة الإجمالية لعمليات التعدين.
ما هو مستوى التدريب أو الخبرة المطلوبة لتنفيذ طريقة التعدين بدون أعمدة 110/N00?
يجب تدريب الموظفين الفنيين على تقنيات التعدين بدون أعمدة، وعمليات قطع الأسطح، واستراتيجيات التحكم في الإجهاد. المعرفة بالمعدات المتخصصة، مثل جهاز حفر قطع الأسطح CMO2-400/45 (K) و مسامير هيدروليكية جامبو CMM2-8, ، أمرٌ ضروري. يجب على الموظفين أيضًا تفسير بيانات الاستشعار في الوقت الفعلي لاتخاذ القرارات التشغيلية.
هل هناك فوائد بيئية مرتبطة بـ طريقة التعدين بدون أعمدة 110/N00?
نعم. بتقليل حفر الطرق ونزوح نفايات الصخور، تُقلل هذه الطريقة من البصمة البيئية للتعدين الجوفي. كما تُقلل إعادة الاستخدام المُستمرة من الاضطراب السطحي والجوفيّ، مما يتماشى مع ممارسات التعدين المستدامة والصديقة للبيئة.
ما هي التدابير الطارئة الموجودة في حالة حدوث عدم استقرار غير متوقع في السقف؟
تتضمن طريقة التعدين بدون أعمدة 110/N00 أنظمة دعم تكيفية ومراقبة آنية. في حال اكتشاف أي عدم استقرار، يُمكن تعديل الدعامات الهيدروليكية وأنظمة التثبيت، وإيقاف عمليات التعدين مؤقتًا لتثبيت الطريق. يضمن هذا النهج الاستباقي سلامة الأفراد والمعدات.
هل يمكن طريقة التعدين بدون أعمدة 110/N00 هل يمكن تطبيقها في المناجم ذات طبقات الفحم غير المنتظمة أو الجيولوجيا المعقدة؟
نعم. يمكن تكييف هذه الطريقة مع سماكات اللحامات غير المنتظمة أو التكوينات الجيولوجية المعقدة من خلال تخصيص أنماط قطع الأسطح، وتصميمات الدعامات، وتسلسلات التعدين. تساعد النمذجة العددية والمحاكاة الجيوميكانيكية على تحسين العمليات مع الحفاظ على مبادئ السلامة. التعدين بدون أعمدة.
